| Luogo di origine: | Zhejiang, Cina |
|---|---|
| Marca: | XK |
| Certificazione: | ISO9001 / GB / IEC |
| Numero di modello: | ZW7A-40.5 |
| Quantità di ordine minimo: | 1 Piece / Pieces |
| Prezzo: | Negotiation |
| Imballaggi particolari: | esportazione dell'imballaggio |
| Capacità di alimentazione: | 100 Piece / Pieces per Mese |

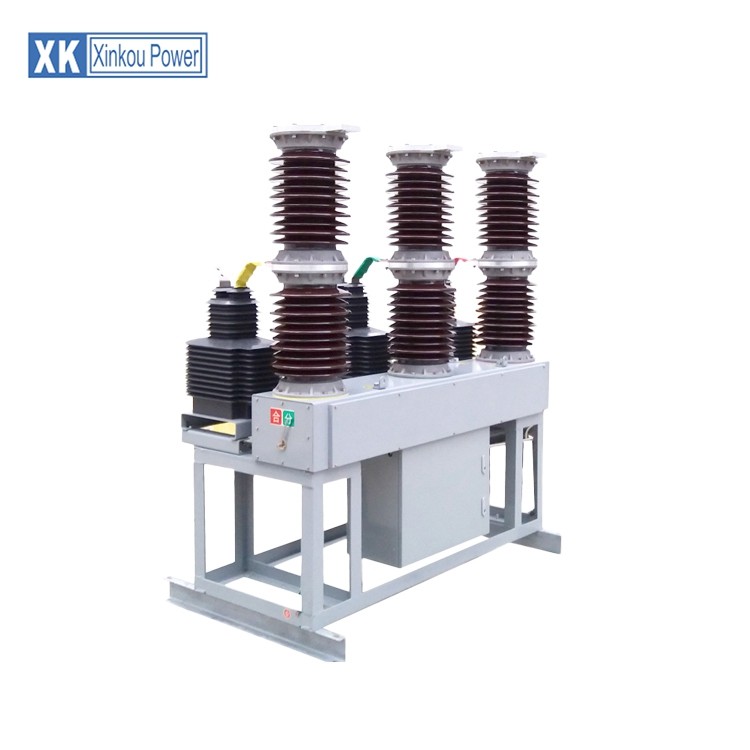

| nome: | Interruttore sottovuoto | standard: | IEC |
|---|---|---|---|
| Corrente nominale: | 1250A, 1600A | Tensione nominale: | 40.5kV |
| Durata meccanica: | 10000 | Porto: | Ningbo |
| Evidenziare: | interruttore del vcb,interruttore all'aperto del vcb |
||
| Oggetto | Unità | Dati |
| Frequenza nominale | Hertz | 50,60 |
| Frequenza industriale con la fase (asciutta) di tensione 1min del supporto (bagnato) a terra/frattura | Chilovolt |
80 95/95
|
| Impulso di fulmine con tensione di supporto | Chilovolt | 185 |
| Cortocircuito stimato che rompe corrente | KA | 25/31.5 |
| Strega stimata di cortocircuito ingcurrent | KA | 63/80 |
| Picco stimato con la corrente del supporto | KA | 63/80 |
| periodo ridotto 4S con la corrente del supporto | KA | 25/31.5 |
| Cortocircuito stimato che rompe i periodi | periodi |
30
|
| Controlli la tensione del meccanismo | V | AC/DC 220 |
| Frquency in secondo luogo ary di potere del circuito con tensione 1min del supporto | Chilovolt | 2 |
| Distanza di apertura del contatto | millimetro | 18±1 |
| Distanza diviaggio del contatto | millimetro | 4±0.5 |
| Velocità di apertura | m/s | 1.4-1.8 |
| Velocità di chiusura | m/s | 0.4-0.8 |
| Tempo di rimbalzo di chiusura del contatto | spettrografia di massa | ≤5 |
| Middled è tance fra le fasi | millimetro | 700±2 |
| Differenza di tempo apertura/di chiusura fra tre fasi | spettrografia di massa | ≤2 |
| Il esistance del circuito di ogni fase | Ω | <80> |
| Tempo di chiusura | spettrografia di massa | ≤100 |
| Tempo di apertura | spettrografia di massa | ≤50 |
| Peso | Chilogrammo | 500 |
Tutti i sistemi dell'interruttore hanno caratteristiche comuni nella loro operazione, ma i dettagli variano sostanzialmente secondo la classe di tensione, la valutazione corrente ed il tipo dell'interruttore.
L'interruttore deve in primo luogo individuare un guasto. In piccole condutture ed interruttori di bassa tensione, questo è fatto solitamente all'interno del dispositivo stesso. Tipicamente, il riscaldamento o gli effetti magnetici della corrente elettrica è impiegato. Gli interruttori per le grandi correnti o alte tensioni sono sistemati solitamente con i dispositivi del pilota del relé di protezione per percepire un guasto e per azionare il meccanismo di apertura. Questi richiedono tipicamente un'alimentazione separata, quale una batteria, sebbene alcuni interruttori ad alta tensione siano autonomi con i trasformatori correnti, i relé di protezione e un'alimentazione di controllo interno.
Un errore è individuato una volta, i contatti dell'interruttore deve aprirsi per interrompere il circuito; ciò è fatta comunemente facendo uso di energia meccanicamente memorizzata contenuta all'interno dell'interruttore, quali una molla o un'aria appiattita per separare i contatti. Gli interruttori possono anche usare il più a corrente forte causato dall'errore per separare i contatti, quali espansione termica o un campo magnetico. I piccoli interruttori hanno tipicamente una leva di comando manuale per spengere il carico o per risistemare un interruttore scattato, mentre le più grandi unità utilizzano i solenoidi per scattare il meccanismo ed i motori elettrici per ristabilire l'energia alle molle.
I contatti dell'interruttore devono portare la corrente del carico senza eccessivo riscaldamento e devono anche resistere al calore dell'arco prodotto quando interrompe (apertura) il circuito. I contatti sono stabiliti delle leghe di rame o di rame, delle leghe d'argento e di altri materiali altamente conduttivi. Il tempo di impiego dei contatti è limitato tramite l'erosione del materiale del contatto dovuto l'effetto ad arco mentre interrompe la corrente. Gli interruttori del modellare-caso e della miniatura sono scartati solitamente quando i contatti hanno durato, ma gli interruttori di potere e gli interruttori ad alta tensione hanno contatti sostituibili.
Quando un a corrente forte o una tensione è interrotta, un arco è generato. La lunghezza dell'arco è generalmente proporzionale alla tensione mentre l'intensità (o calore) è proporzionale alla corrente. Questo arco deve essere contenuto, raffreddato ed estinto in un modo controllato, di modo che la lacuna fra i contatti può resistere ancora alla tensione nel circuito. Gli interruttori differenti usano il vuoto, l'aria, gas d'isolamento, o olio come il medium che l'arco si forma dentro. Le tecniche differenti sono usate per estinguere l'arco compreso:
Allungando o deviando l'arco
Raffreddamento intensivo (nelle camere del getto)
Divisione negli archi parziali
Estinzione allo zero assoluto (contatti si aprono all'incrocio zero di tempo corrente della forma d'onda di CA, efficacemente non rompente corrente del carico ai tempi dell'apertura. Il passaggio a zero si presenta due volte alla linea frequenza; cioè, 100 volte al secondo per 50 hertz e 120 volte al secondo per 60 hertz di CA.)
Condensatori di collegamento in parallelo con i contatti in circuiti di CC.
Per concludere, una volta che il guasto è stato eliminato, i contatti devono essere chiusi ancora per ristabilire il potere al circuito interrotto.
