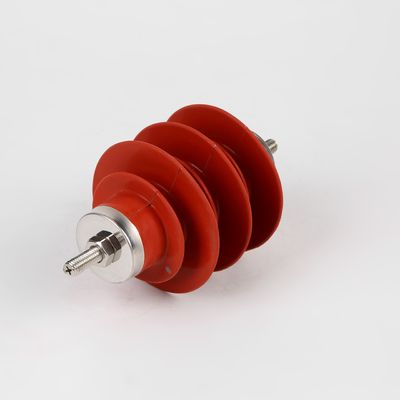

norma di Gapless 10ka ISO9001 GB dell'ossido di metallo del limitatore di tensione di 33kv 9kv



I relé di massima gapless dell'ossido di zinco (ZnO) sono utilizzati per fulmine e protezione contro le sovratensioni nel sistema elettrico. Il monitoraggio corrente di perdita è uno del metodo ben noto per la determinazione del livello di invecchiamento del relé di massima di ZnO. Tuttavia, la corrente di perdita di ZnO è conosciuta per dipendere dalla temperatura ambiente. Questa carta mira a studiare gli effetti della variazione della temperatura dovuto le condizioni dell'ambiente sulla corrente di perdita del relé di massima di ZnO. L'effetto di un incremento significativo della corrente di perdita con un aumento nella temperatura può provocare un assesment sbagliato del livello di invecchiamento dello scaricatore. La corrente di perdita di tre relé di massima alloggiati polimerici di ZnO valutati 120kV è stata misurata in recinzioni termicamente isolate su ordine alle temperature varianti. L'aumento di fino a 20% nella corrente di perdita è stato osservato con un incremento 20°C sopra la temperatura ambiente. Per una variazione tipica della temperatura ambiente in Malesia nell'ordine fra di 30°C e di 40°C, i cambiamenti corrispondenti nella corrente di perdita possono essere fino a 11%. La temperatura colpisce significativamente le misure correnti di perdita usate per il controllo dei relé di massima dell'ossido di zinco. Questo cambiamento significativo nella corrente di perdita dovuto la variazione di temperatura ambiente può colpire la decisione nella valutazione dello stato dei relé di massima durante il monitor di routine.



Tipo	Stimato  tensione  (chilovolt)	MCOV  (chilovolt)	Tensione residua (chilovolt)			quadrato 2000ms  impulso dell'onda  withstand corrente	4/1OMS alto  impulso corrente  (chilovolt)
			Ripido  corrente  impulso	commutazione  corrente  impulso	8/20 di spettrografia di massa  Fulmine  corrente  impulso
HY10W-3	3	2,55	9,5	7,7	9	100	100
HY10W-6	6	5,1	19,5	15,4	18	100	100
HY10W-9	9	7,65	28,5	23. 1	27	100	100
HY10W-10	10	8,4	36	30	23	250	150
HY10W-11	11	9,4	40	33	30	250	150
HY10W-12	12	10,2	38,0	30,8	36	200	100
HY10W-15	15	12,7	47,5	38,5	45	200	100
HY10W-18	18	15,3	57,0	46,2	54	200	100
HY10W-21	21	17,0	66,5	53,9	63	200	100
HY10W-24	24	19,2	76,0	61,6	72	200	100
HY10W-27	27	21,9	85,5	69,3	81	200	100
HY10W-30	30	24,2	95,0	76,5	90	200	100
HY10W-33	33	26,8	104,5	84,7	99	400	100
HY10W - 36	36	29	114,0	92,4	108	400	100
HY10W-42	42	34,1	132,3	100. 1	126	400	100
HY10W-48	48	39	152,0	126,0	150	400	100
HY10W-54	54	43	171,0	139,0	162	600	100
HY10W-60	60	48	208,0	160,0	180	600	100
HY10W-66	66	52,8	230,0	172,0	198	600	100
