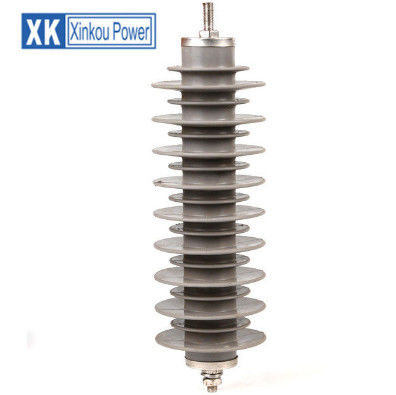

relé di massima elettrico ad alta tensione dell'ossido di metallo 24kv relé di massima/Rj45



Lo scaricatore dell'ossido di metallo è un dispositivo di protezione di sovratensione ampiamente usato nella rete della centrale elettrica. Le caratteristiche non lineari del blocchetto dello scaricatore possono essere analizzate dalla sua forma d'onda residua di tensione per un impulso corrente dato. Ci sono ancora le difficoltà mentre modellano dello scaricatore a causa delle loro caratteristiche dinamiche che dipendono dal periodo di aumento dell'impulso corrente. Tuttavia, parecchi modelli elettrici con un livello accettabile di accuratezza sono stati messi in evidenza per la simulazione del suo comportamento frequenza-dipendente sotto gli impulsi correnti con il tempo anteriore (t f) dei µs 1 o di più. Tuttavia, i modelli disponibili dello scaricatore sono adatti a computare le tensioni residue contro gli impulsi correnti che hanno µs del ≥ 1 di t f e dubbi per le sovratensioni transitorie molto veloci (VFTO) (impulso di nanosecondo) con tempo di aumento molto breve. Inoltre, con l'introduzione della sottostazione isolata gas (GIS) nella centrale elettrica, la generazione di VFTO si trasforma in più e quindi è essenziale per formulare il nuovo modello o rinnovare il modello attuale dello scaricatore per simulazione delle tensioni residue contro VFTO.





Tipo	Stimato  tensione  (chilovolt)	MCOV  (chilovolt)	Tensione residua (chilovolt)			quadrato 2000ms  impulso dell'onda  withstand corrente	4/1OMS alto  impulso corrente  (chilovolt)
			Ripido  corrente  impulso	commutazione  corrente  impulso	8/20 di spettrografia di massa  Fulmine  corrente  impulso
HY10W-3	3	2,55	9,5	7,7	9	100	100
HY10W-6	6	5,1	19,5	15,4	18	100	100
HY10W-9	9	7,65	28,5	23. 1	27	100	100
HY10W-10	10	8,4	36	30	23	250	150
HY10W-11	11	9,4	40	33	30	250	150
HY10W-12	12	10,2	38,0	30,8	36	200	100
HY10W-15	15	12,7	47,5	38,5	45	200	100
HY10W-18	18	15,3	57,0	46,2	54	200	100
HY10W-21	21	17,0	66,5	53,9	63	200	100
HY10W-24	24	19,2	76,0	61,6	72	200	100
HY10W-27	27	21,9	85,5	69,3	81	200	100
HY10W-30	30	24,2	95,0	76,5	90	200	100
HY10W-33	33	26,8	104,5	84,7	99	400	100
HY10W - 36	36	29	114,0	92,4	108	400	100
HY10W-42	42	34,1	132,3	100. 1	126	400	100
HY10W-48	48	39	152,0	126,0	150	400	100
HY10W-54	54	43	171,0	139,0	162	600	100
HY10W-60	60	48	208,0	160,0	180	600	100
HY10W-66	66	52,8	230,0	172,0	198	600	100

limitatore di tensione ad alta tensione del limitatore di tensione del limitatore di tensione 24kv rj45
