standard: | GB11032-2000 | Applicazione: | Distribuzione di energia |
---|---|---|---|
Nome del prodotto: | limitatore di tensione | Parole chiavi del prodotto: | limitatore di tensione dell'impulso dell'ossido di zinco |
Porto: | Ningbo | ||
Evidenziare: | relé di massima 11kv,Relé di massima di distribuzione |
Tipo |
Stimato tensione (chilovolt) |
MCOV (chilovolt) |
Tensione residua (chilovolt) |
quadrato 2000ms impulso dell'onda withstand corrente |
4/1OMS alto impulso corrente (chilovolt) |
||
Ripido corrente impulso |
commutazione corrente impulso |
8/20 di spettrografia di massa Fulmine corrente impulso |
|||||
HY10W-3 | 3 | 2,55 | 9,5 | 7,7 | 9 | 100 | 100 |
HY10W-6 | 6 | 5,1 | 19,5 | 15,4 | 18 | 100 | 100 |
HY10W-9 | 9 | 7,65 | 28,5 | 23. 1 | 27 | 100 | 100 |
HY10W-10 | 10 | 8,4 | 36 | 30 | 23 | 250 | 150 |
HY10W-11 | 11 | 9,4 | 40 | 33 | 30 | 250 | 150 |
HY10W-12 | 12 | 10,2 | 38,0 | 30,8 | 36 | 200 | 100 |
HY10W-15 | 15 | 12,7 | 47,5 | 38,5 | 45 | 200 | 100 |
HY10W-18 | 18 | 15,3 | 57,0 | 46,2 | 54 | 200 | 100 |
HY10W-21 | 21 | 17,0 | 66,5 | 53,9 | 63 | 200 | 100 |
HY10W-24 | 24 | 19,2 | 76,0 | 61,6 | 72 | 200 | 100 |
HY10W-27 | 27 | 21,9 | 85,5 | 69,3 | 81 | 200 | 100 |
HY10W-30 | 30 | 24,2 | 95,0 | 76,5 | 90 | 200 | 100 |
HY10W-33 | 33 | 26,8 | 104,5 | 84,7 | 99 | 400 | 100 |
HY10W - 36 | 36 | 29 | 114,0 | 92,4 | 108 | 400 | 100 |
HY10W-42 | 42 | 34,1 | 132,3 | 100. 1 | 126 | 400 | 100 |
HY10W-48 | 48 | 39 | 152,0 | 126,0 | 150 | 400 | 100 |
HY10W-54 | 54 | 43 | 171,0 | 139,0 | 162 | 600 | 100 |
HY10W-60 | 60 | 48 | 208,0 | 160,0 | 180 | 600 | 100 |
HY10W-66 | 66 | 52,8 | 230,0 | 172,0 | 198 | 600 | 100 |
Come un relé di massima funziona?
Lo scopo di un parascintille dell'impulso è di proteggere l'isolamento/componenti da alti DV/DT che alzano ai valori istantanei che sono al di sopra della ripartizione dell'isolamento o della componente. Il fulmine è una causa comune delle onde di tensione. Un'altra causa comune sta commutando in un circuito induttivo.
È possibile catturare l'avvenimento di un'onda di tensione. Alcuni relé di massima sono forniti “dell'impulso ricambia” che bloccaggio il fatto che lo scaricatore ha scaricato la corrente. È inoltre possibile usare altri fenomeni (misurazione acustica, misura leggera, misura del campo elettrico, ecc) per catturare l'avvenimento di uno scarico. I meteorologi ordinariamente catturano e registrano gli scarichi di fulmine facendo uso sia degli strumenti a terra che per satellite.
È inoltre possibile catturare e registrare le onde di tensione, ma qui la tecnologia ottiene complicata. Un problema comune è che un'onda di tensione è inerentemente un fenomeno ad alta frequenza e per catturare e registrare (IE, quantifica) l'evento, il sistema di misura deve avere una risposta ad alta frequenza. Il genere di strumenti che sono comunemente applicati per le misure di tensione di frequenza fondamentale non fa registrare la risposta in frequenza sufficiente ad esattamente catturare ed i passeggeri ad alta frequenza di tensione. Possono potere catturare l'avvenimento dell'evento, ma non è sempre possibile quantificare esattamente l'evento facendo uso di quei dispositivi.

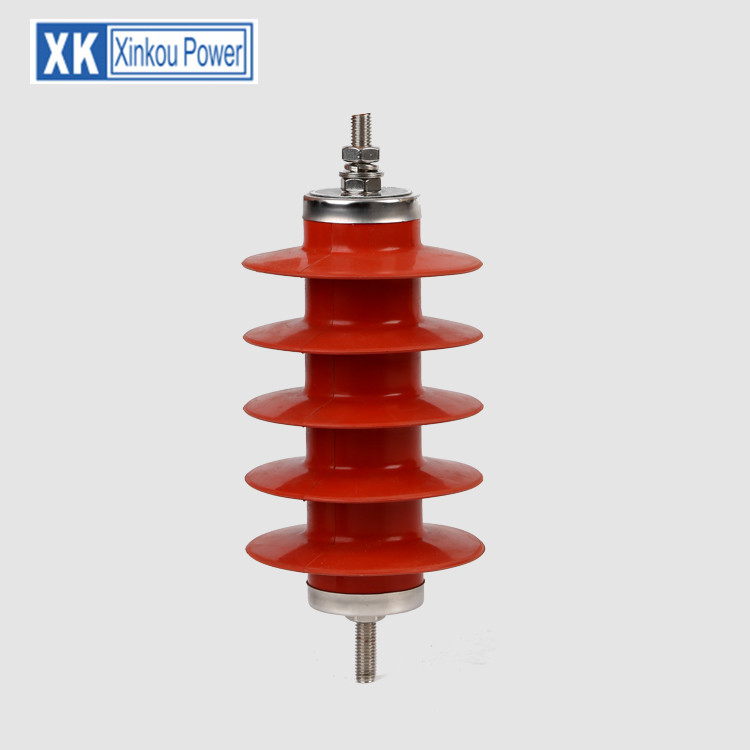

Un relé di massima è un dispositivo che protegge i sistemi elettrici dai danni causati da fulmine. Un relé di massima tipico ha sia un morsetto di terra che un terminale ad alta tensione. Quando un impulso elettrico potente viaggia dalla centrale elettrica al relé di massima, la corrente ad alta tensione è inviata direttamente all'isolamento o alla terra per evitare danneggiare il sistema.
