| Luogo di origine: | La Cina |
|---|---|
| Marca: | XK |
| Certificazione: | ISO9001 / GB / IEC |
| Numero di modello: | PD-11 |
| Quantità di ordine minimo: | 1 pc |
| Prezzo: | Negotiation |
| Imballaggi particolari: | scatola |
| Capacità di alimentazione: | 10000 pc/mese |
| nome: | produttore del fusibile di interruzione procedura 11kv | Tensione nominale (chilovolt): | 10-15 |
|---|---|---|---|
| Tensione di impulso (chilovolt): | 170 | Tensione di withstand di frequenza industriale (chilovolt): | 70 |
| Distanza di dispersione (millimetri): | 340 | Corrente nominale (A): | 100.200 |
| Evidenziare: | 11 chilovolt fonde,300 amp tagliati |
||

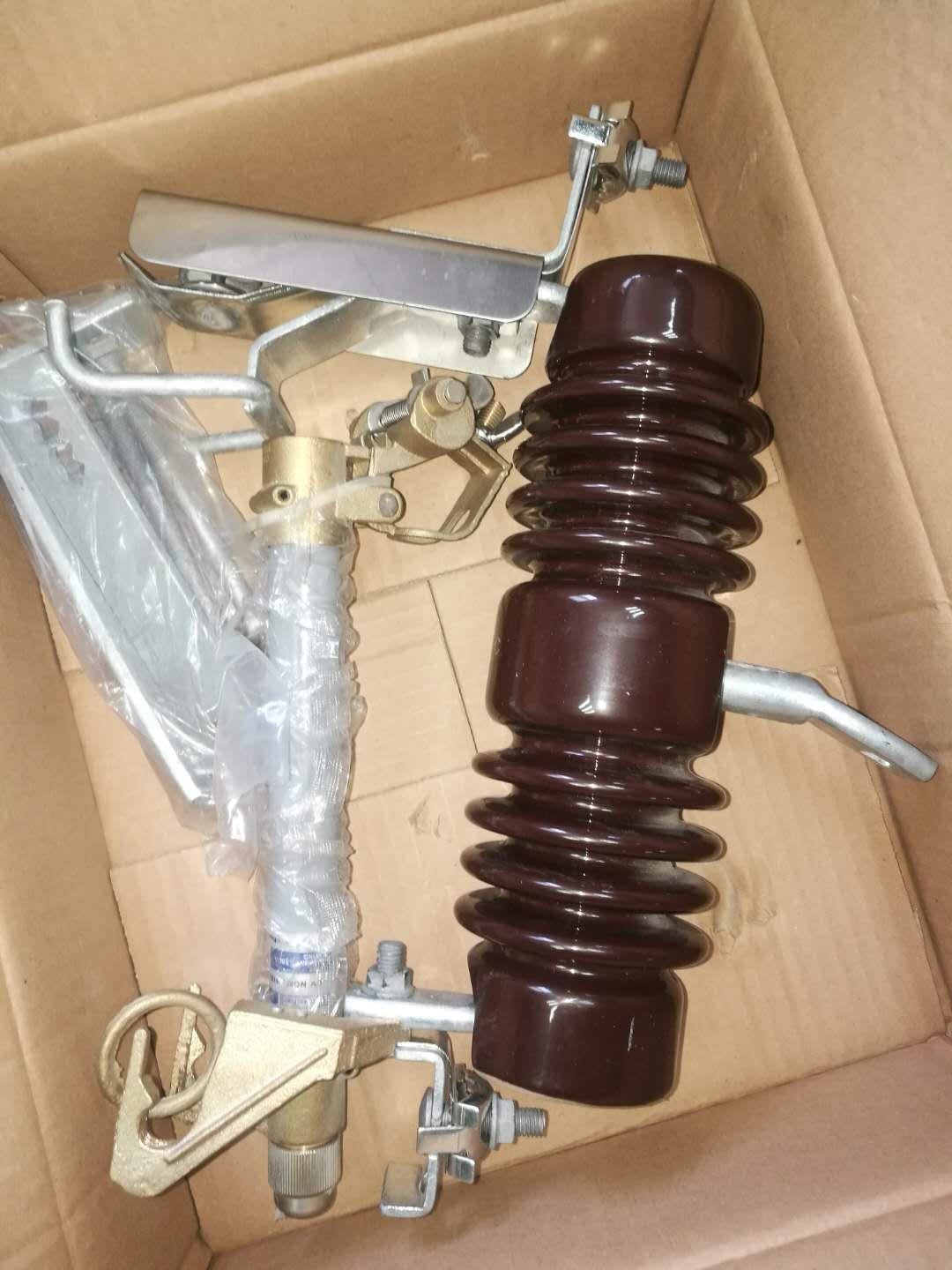

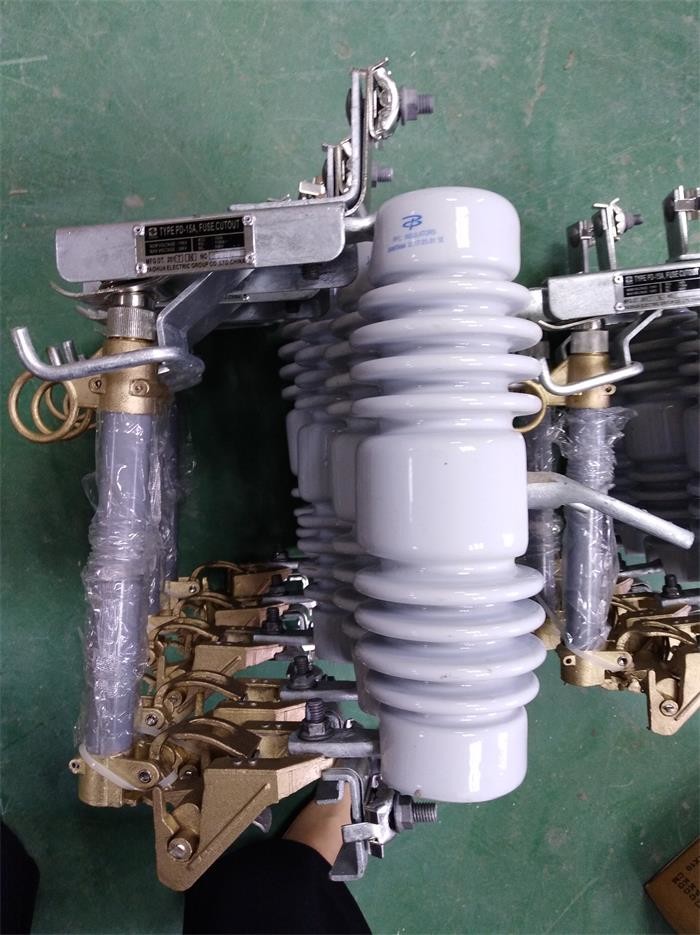

La porcellana si ritira il fusibile in 11KV
struttura del goccia-fusibile e principio di funzionamento
il giunto di supporto ad alta tensione ritirato del fusibile è fisso in mezzo all'isolante di sostegno. Sostenga l'isolante ha i terminali superiori e più bassi per il cavo del collegamento. Terminali superiori e più bassi allegati al contatto statico superiore e più basso. Il tubo del fusibile è fatto del tubo di carta fenolico o del tubo di vetro laminato del panno, allineato con il tubo d'estinzione; entrambe l'estremità è fornita di superiore ed il contatto mobile più basso, dopo che il fusibile penetra il tubo del fusibile, facendo uso della tensione del fusibile, muove il contatto teso in modo che il fusibile rimanga chiuso.
Nel funzionare. Inserisca il contatto mobile più basso del tubo del fusibile nel terminale più basso con la barretta isolata alta tensione e faccialo entr inare contatto con il contatto stazionario più basso, quindi inserisca il gancio di tirata della barretta isolata alta tensione nell'anello di funzionamento del tubo del fusibile per guidare il tubo del fusibile il contatto mobile superiore spinto nel terminale, contatto con il contatto statico, il circuito collegato.
Dopo che il fusibile è soffiato il superiore e più in basso il contatto mobile del tubo del fusibile perde la tensione ed allenta, il contatto mobile fa scorrere verso il basso nell'ambito dell'azione della molla, il tubo del fusibile cade dal suo proprio peso, il fusibile è nello stato sconnesso e la frattura ovvia accade
Quando una linea o un dispositivo viene a mancare. La corrente di errore causa rapidamente il fusibile al fusibile e crea un arco. L'arco che estingue il tubo produce molto gas nell'ambito dell'azione dell'arco elettrico, di modo che il tubo per formare una grande pressione, il getto di gas fuori all'alta velocità, questo flusso d'aria potente, l'arco prolungato ed estinto rapidamente.
Generalità
1. Fatto del materiale di alta qualità, ha tempo di impiego lungo. I puntali è fatto della striscia di rame pura. Il tubo di fusione è fatto della porcellana ad alta resistenza. L'agente estinguente è fatto della sabbia pura del quarzo.
2. installazione e manutenzione facili. Il terminale di fusant contattando con l'uso la lamiera di collegamento o (della piastra laterale) la tecnologia di saldatura a punti.
3. indicazione della cassaforte. Il fusibile con l'indicatore può essere manifestazione la fusione quando il pop-up dell'indicatore.
4. durevole ed affidabile
Parametri tecnici
| Tipo |
Stimato tensione (chilovolt) |
Stimato corrente (A) |
Rottura corrente (A) |
Impulso tensione (chilovolt) |
Frequenza industriale withstand tensione (chilovolt) |
Dispersione distanza (millimetro) |
| PD-12/100 | 10-15 | 100 | 10000 | 170 | 70 | 340 |
| PD-12/200 | 10-15 | 200 | 12000 | 170 | 70 | 340 |
Descrizione di prodotto
