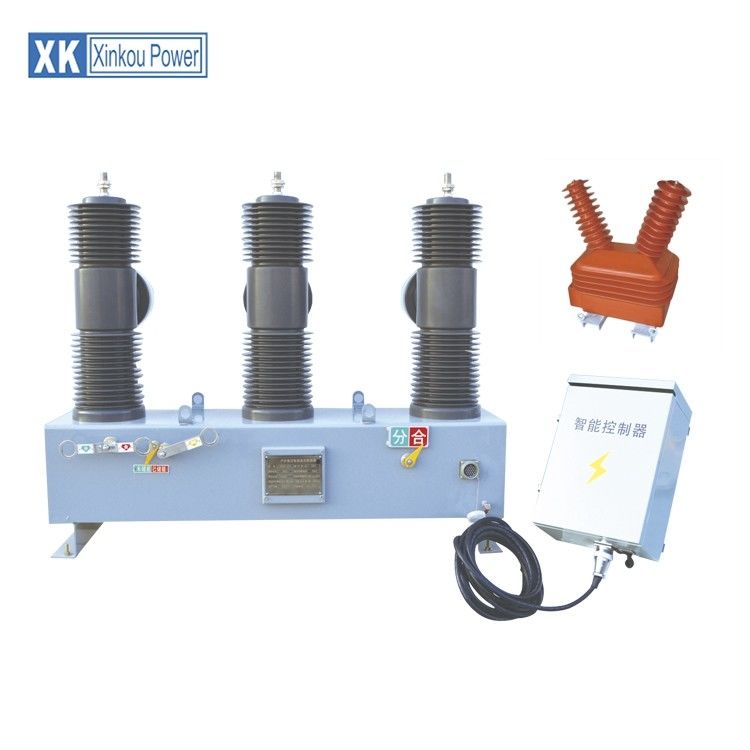

IEC ZW32 dell'interruttore di vuoto 40.5KV/del magnete permanente interruttore di Vcb

Estinzione dell'arco negli interruttori di vuoto:

Il processo di interruzione dell'arco negli interruttori di vuoto è abbastanza differente da quello in altri tipi di interruttori. Il vuoto come tale è un medium dielettrico e l'arco non può persistere nel vuoto ideale.

Tuttavia, la separazione di contatti di trasporto correnti induce il vapore ad essere liberata dai contatti che provocano il plasma. Così sulla separazione di contatti di trasporto correnti, lo spazio del contatto è riempito di vapore degli ioni positivi liberati dal materiale del contatto; la densità del vapore secondo la corrente nell'effetto ad arco. Durante il modo diminuente di onda corrente il tasso di rilascio delle cadute del vapore e dopo lo zero corrente, il medium riacquista la sua resistenza dielettrica, se la densità del vapore intorno ai contatti si è ridotta sostanzialmente.

Mentre interrompere una corrente dell'ordine di alcuni cento ampèri separando il piano contatta nell'ambito di alto vuoto, l'arco ha solitamente parecchi percorsi paralleli ed ogni percorso dell'arco nasce ed affonda in un punto caldo della corrente. Così la corrente totale è divisa in parecchi archi paralleli. Gli archi paralleli si respingono in modo che l'arco tenda a diffondersi la superficie di contatto. Un tal arco è chiamato l'arco diffuso. L'arco diffuso può ottenere interrotto facilmente.

Agli più alti valori delle correnti dell'ordine di alcuni mille ampèri, l'arco ottiene concentrato su una piccola regione e si trasforma in in arco autonomo. L'arco concentrato intorno ad una piccola zona causa la vaporizzazione rapida della superficie di contatto. La transizione dall'arco diffuso all'arco concentrato dipende dal materiale e dalla forma del contatto, dal valore della corrente e dallo stato degli elettrodi. L'interruzione dell'arco è possibile quando la densità del vapore varia nella fase con la corrente e l'arco rimane nello stato diffuso. L'arco non ripete restrike se il vapore del metallo è rimosso rapidamente dalla zona del contatto.

Così il processo dell'arco-estinzione in un interruttore di vuoto è riferito in larga misura al materiale e forma i contatti e della tecnica utilizzati nella condensazione del vapore del metallo. La geometria del contatto così è progettata che la radice dell'arco tiene sul muoversi in modo che la temperatura ad un punto sul contatto non raggiunga molto un valore alto.

La costruzione rapida della resistenza dielettrica dopo l'estinzione finale dell'arco è un vantaggio unico dell'interruttore di vuoto. Ci sono limitazioni degli interruttori dell'olio nella commutazione delle correnti capacitive. In interruttori dell'olio dopo che un'interruzione ha luogo, la resistenza dielettrica si accumula così lentamente che i restrikes in ritardo hanno luogo spesso tanto quanto il ciclo mezzo più successivamente. Il commutatore di vuoto è esente da questa difficoltà poiché dopo il ciclo mezzo, corrispondente alla separazione del contatto da 2,5 millimetri, una resistenza dielettrica dell'ordine di 100 chilovolt (rms) è disponibile. Questo tipo di commutatore presenta il vantaggio della prestazione senza restrike ed idealmente è adatto alla commutazione del condensatore. La sua operazione è inoltre praticamente indipendente da tempo di separazione del contatto.

Spezzettamento corrente in interruttori di vuoto:

Abbiamo visto che lo spezzettamento corrente in interruttori dell'olio e dell'aria si presenta a causa di instabilità nella colonna dell'arco mentre nel caso degli interruttori di vuoto dipende da pressione di vapore e dalle proprietà dell'emissione di elettrone del materiale del contatto. Il livello di spezzettamento inoltre è influenzato dal conducibilità-più basso termico la conducibilità termica, in basso è il livello di spezzettamento. È possibile ridurre il livello attuale a cui tagliare si presenta selezionando un materiale del contatto che cede il vapore sufficiente del metallo per permettere che la corrente venga ad un valore zero molto basso o del valore, ma questo è fatto raramente mentre colpisce avversamente la resistenza dielettrica.
