| Luogo di origine: | Zhejiang, Cina |
|---|---|
| Marca: | XK |
| Certificazione: | ISO9001 / GB / IEC |

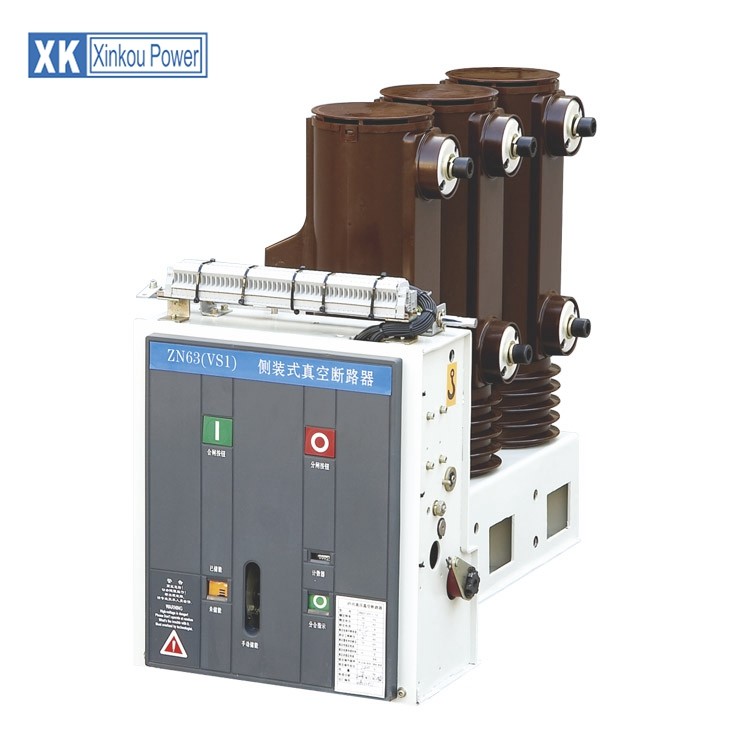

| Numero di modello: | VB7M |
| Quantità di ordine minimo: | 1 Piece / Pieces |
| Prezzo: | Negotiation |
| Imballaggi particolari: | esportazione dell'imballaggio |
| Capacità di alimentazione: | 100 Piece / Pieces per Mese |
| standard: | IEC | Corrente nominale: | 630A, 1250A, 1600A |
|---|---|---|---|
| Tensione nominale: | 12KV | Durata meccanica: | 10000 |
| Utilizzo: | UNITÀ PRINCIPALE DELL'ANELLO, SOTTOSTAZIONE, IMPIANTO DI ALIMENTAZIONE DI POTERE DI NON-STD | Porto: | Ningbo |
| Evidenziare: | interruttore all'aperto del vcb,pannello dell'interno del vcb |
||
SVANTAGGIO DELL'INTERRUTTORE DI VUOTO
Requisiti di tecnologia avanzata di produzione degli interruttori di vuoto.
Ha bisogno dei limitatori di sovracorrente supplementari per l'interruzione delle correnti di magnetizzazione basse in certa gamma.
La perdita di vuoto dovuto danno o guasto di transito rende l'intero interruttore inutile e non può essere riparata sul sito.
APPLICAZIONI DELL'INTERRUTTORE DI VUOTO
A causa di breve lacuna e del recupero eccellente dell'interruttore di vuoto, sono molto utili come commutatori di fabbricazione molto ad alta velocità in molte applicazioni industriali.
Quando la tensione è alta e corrente essere interrotta è bassi questi interruttori hanno superiorità definita sopra gli altri interruttori.
Per le capacità di interruzione basse dell'errore il costo è basso rispetto ad altri dispositivi d'interruzione.
A causa dei meno requisiti di manutenzione, questi interruttori sono molto adatti a sistema che richiede la tensione da 11 a 33 chilovolt
| Oggetto | Unità | Dati | |||
| Tensione nominale | Chilovolt | 12 | |||
| Tensione di funzionamento massima | Chilovolt | 12 | |||
| Corrente nominale | A | 630-1250 | 630-1600 | 630-1600 | |
| Cortocircuito stimato che rompe corrente | KA | 20 | 25 | 31,5 | |
| Corrente di commutazione di cortocircuito stimato | KA | 50 | 63 | 80 | |
| Corrente di punta stimata di withstand | KA | 50 | 63 | 80 | |
| corrente di withstand di cortocircuito valutata 4S | KA | 20 | 25 | 31,5 | |
| Livello stimato dell'isolamento | tensione di withstand di frequenza industriale 1min | Chilovolt | 42 (frattura 48) | ||
| tensione di withstand del lmpulse | Chilovolt | 75 (frattura 84) | |||
| Tempi di rottura correnti di cortocircuito stimato | Periodi | 50 | |||
| Tensione di chiusura stimata del meccanismo di comando (CC) | V | CA, DC 110.220 | |||
| Tensione stimata di apertura del meccanismo di comando (CC) | V | CA, DC 110.220 | |||
| Distanza di apertura del contatto | millimetro | 11±1 | |||
| Sovraccorsa (la lunghezza di compressione della molla del contatto) | millimetri | 3.5±0.5 | |||
| Chiudendosi/differenza tempo di apertura fra trifase | spettrografia di massa | ≤2 | |||
| Tempo di rimbalzo di chiusura del contatto | spettrografia di massa | ≤2 | |||
| Velocità media di apertura | m/s | 0.9-1.2 | |||
| Velocità di chiusura media | m/s | 0.5-0.8 | |||
| Tempo di scatto | Tensione di funzionamento massima | S | ≤0.05 | ||
| Tensione di funzionamento minima | S | ≤0.08 | |||
| Tempo di chiusura | S | 0,1 | |||
| La resistenza principale del circuito di ogni fase | 630≤50 | 1250≤45 | 1600≤40 | ||
| Spessore permesso di Consumpted dei contatti | millimetro | 3 | |||
