| Luogo di origine: | Zhejiang, Cina |
|---|---|
| Marca: | XK |
| Certificazione: | ISO9001 / GB / IEC |

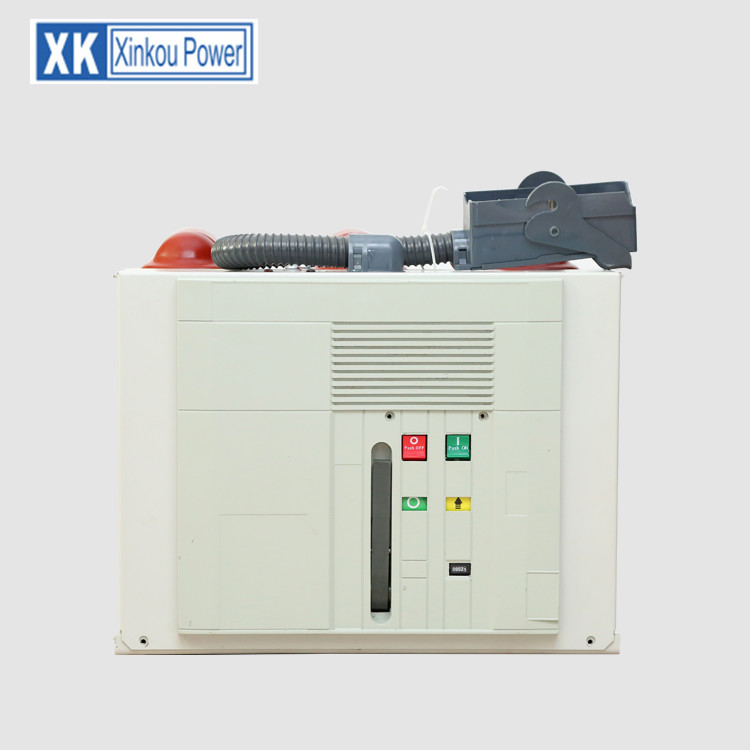

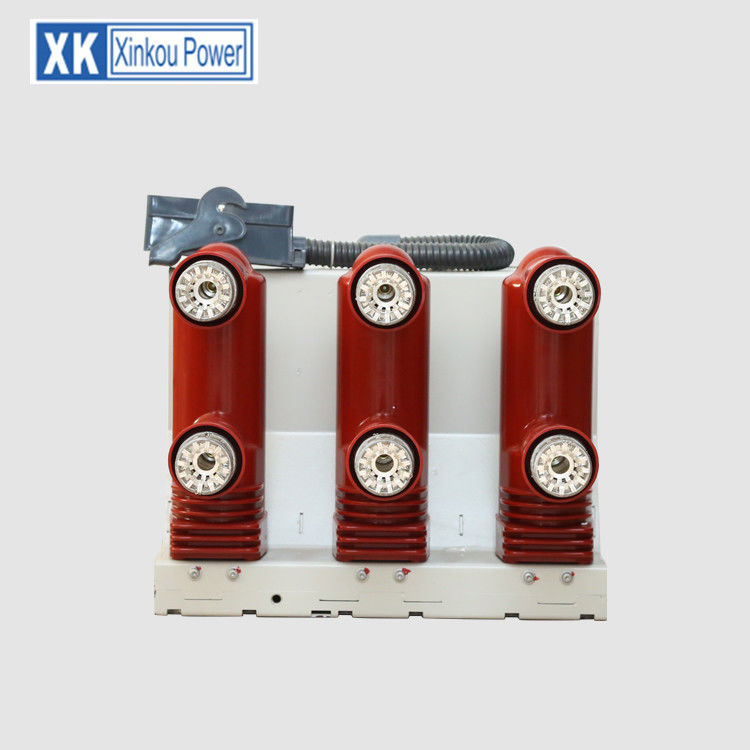

| Numero di modello: | ZN63 24KV |
| Quantità di ordine minimo: | 1 Piece / Pieces |
| Prezzo: | Negotiation |
| Imballaggi particolari: | esportazione dell'imballaggio |
| Capacità di alimentazione: | 100 Piece / Pieces per Mese |
| standard: | GBJ, JB, IEC | Corrente nominale: | 630A, 1250A, 1600A |
|---|---|---|---|
| Tensione nominale: | 12KV | Durata meccanica: | 10000 |
| Porto: | Ningbo | ||
| Evidenziare: | interruttore all'aperto del vcb,pannello dell'interno del vcb |
||
SPEZZETTAMENTO CORRENTE IN INTERRUTTORE DI VUOTO
Lo spezzettamento corrente in interruttore di vuoto dipende dalla pressione di vapore e dalle proprietà dell'emissione di elettrone del materiale del contatto. Il livello di spezzettamento inoltre è influenzato dal conducibilità-più basso termico la conducibilità termica, in basso è il livello di spezzettamento.
È possibile ridurre il livello attuale a cui tagliare si presenta selezionando un materiale del contatto che cede il vapore sufficiente del metallo per permettere che la corrente venga ad un valore zero molto basso o del valore, ma questo è fatto raramente mentre colpisce avversamente la resistenza dielettrica.
| Oggetto | Unità | Dati | |||
| Tensione nominale | Chilovolt | 12 | |||
| Tensione di funzionamento massima | Chilovolt | 12 | |||
| Corrente nominale | A | 630-1250 | 630-1600 | 630-1600 | |
| Cortocircuito stimato che rompe corrente | KA | 20 | 25 | 31,5 | |
| Corrente di commutazione di cortocircuito stimato | KA | 50 | 63 | 80 | |
| Corrente di punta stimata di withstand | KA | 50 | 63 | 80 | |
| corrente di withstand di cortocircuito valutata 4S | KA | 20 | 25 | 31,5 | |
| Livello stimato dell'isolamento | tensione di withstand di frequenza industriale 1min | Chilovolt | 42 (frattura 48) | ||
| tensione di withstand del lmpulse | Chilovolt | 75 (frattura 84) | |||
| Tempi di rottura correnti di cortocircuito stimato | Periodi | 50 | |||
| Tensione di chiusura stimata del meccanismo di comando (CC) | V | CA, DC 110.220 | |||
| Tensione stimata di apertura del meccanismo di comando (CC) | V | CA, DC 110.220 | |||
| Distanza di apertura del contatto | millimetro | 11±1 | |||
| Sovraccorsa (la lunghezza di compressione della molla del contatto) | millimetri | 3.5±0.5 | |||
| Chiudendosi/differenza tempo di apertura fra trifase | spettrografia di massa | ≤2 | |||
| Tempo di rimbalzo di chiusura del contatto | spettrografia di massa | ≤2 | |||
| Velocità media di apertura | m/s | 0.9-1.2 | |||
| Velocità di chiusura media | m/s | 0.5-0.8 | |||
| Tempo di scatto | Tensione di funzionamento massima | S | ≤0.05 | ||
| Tensione di funzionamento minima | S | ≤0.08 | |||
| Tempo di chiusura | S | 0,1 | |||
| La resistenza principale del circuito di ogni fase | 630≤50 | 1250≤45 | 1600≤40 | ||
| Spessore permesso di Consumpted dei contatti | millimetro | 3 | |||
