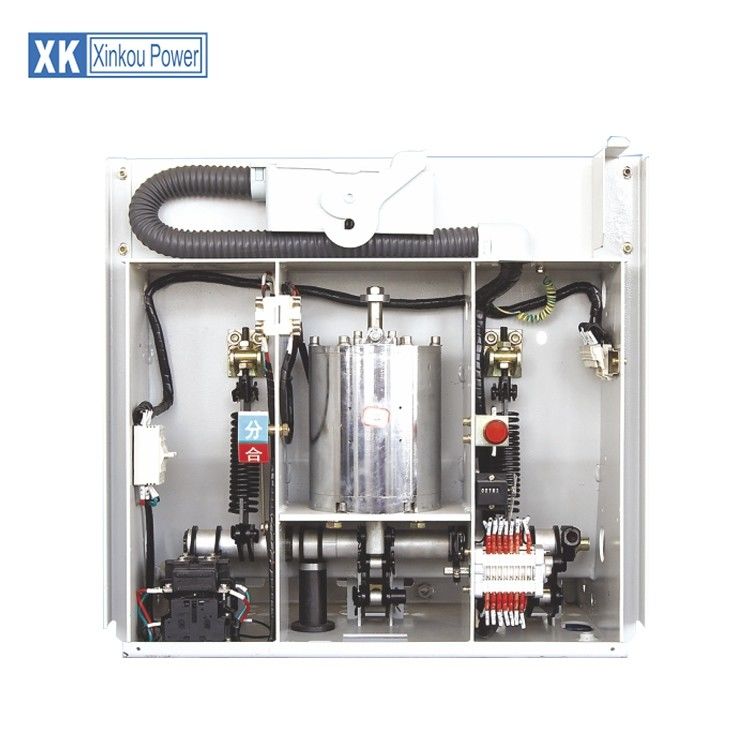

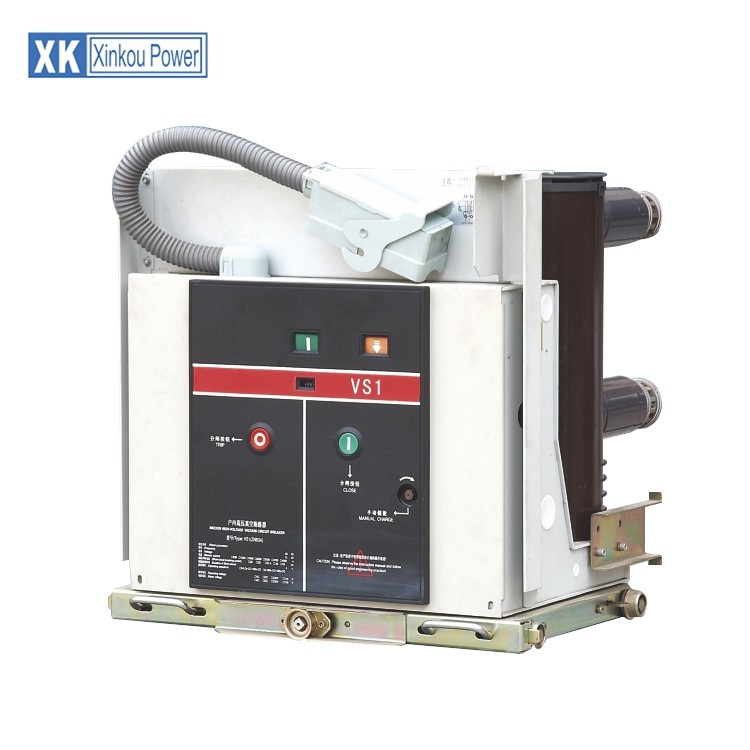

meccanismo magnetico permanente dell'interruttore di vuoto di alta tensione di 12KV 50HZ trifase

Stabilità dell'arco di vuoto:

In un CA di 50 hertz giri intorno ai passaggi correnti con il valore zero 100 volte in un secondo (cioè, una volta ogni spettrografia di massa 10). È desiderabile che la corrente sia interrotta quando sta attraversando il valore zero, altrimenti la sovratensione sarà indotto dovuto lo spezzettamento corrente. Di conseguenza, dato che interruzione riuscita dell'arco è necessario che l'arco è stabile per la durata del mezzo ciclo e specialmente che continua ad esistere alle correnti che si avvicinano a zero.

La stabilità dell'arco è trovata per dipendere su:

(i) il materiale del contatto e la sua pressione di vapore e

(ii) parametri del circuito quali tensione, la corrente, la capacità e l'induttanza.

In circuiti a corrente debole più dell'evaporazione ha luogo ai punti discreti, chiamati i punti di catodo, mentre alle più alte correnti l'evaporazione ha luogo dai punti dell'anodo e del catodo. Oltre a queste fonti gas si aggiunge alla recinzione dei contatti quando è spogliato da altre parti della recinzione a causa di temperatura elevata e del vapore del metallo di interferenza.

La pressione di vapore e la stabilità dell'arco sono trovate per essere correlate. Più alta la pressione di vapore alla temperatura più insufficiente, migliore è la stabilità dell'arco cioè, più lungo il periodo di vita dell'arco. Ci sono determinati metalli come Zn, Bi, che forniscono tali caratteristiche e sono migliori materiali dell'elettrodo per gli interruttori di vuoto. Oltre alla pressione di vapore, la conducibilità termica del metallo inoltre colpisce il livello di spezzettamento corrente.

Un buon metallo di conduzione di calore si raffredderà molto rapidamente e la sua temperatura della superficie di contatto cadrà. Ciò ridurrà il tasso di evaporazione e l'arco sarà tagliato a causa del vapore insufficiente. D'altra parte, un cattivo conduttore del calore manterrà la sua temperatura e la vaporizzazione per un tempo maggiore e l'arco sarà più stabile.

Lo smistamento dei contatti con differenti valori della capacità riduce il periodo di vita media dell'arco. Più alto il valore della capacità, più basso è il periodo di vita media dell'arco. Un'induttanza in serie, d'altra parte aumenta la vita dell'arco. Similmente, più sulla tensione di funzionamento del sistema, più lungamente è la durata dell'arco. Ciò è perché più tensione di ristabilimento è a disposizione per tenere l'arco vivo.
